TUGAS

TUGAS KD 1

TUGAS 1. KD 1. Menerapkan Aturan Teknik Gambar Mesin dan Tanda Penggerjaan

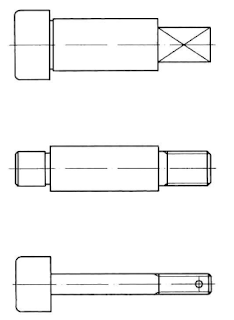

Gambar kembali gambar berikut ini pada kertas A4 dengan skala 1:1 dan  lengkapi dengan:
(1)  Pemberian ukuran untuk pengerjaan di bengkel;
(2)  Mengacu pada tabel toleransi umum kualitas sedang,  cantumkan pada setiap ukuran          harga  penyimpangannya.

TUGAS 2. KD 1. Menerapkan Aturan Teknik Gambar Mesin dan Tanda Penggerjaan

Gambar kembali gambar berikut pada kertas A4 dengan skala 1:1 dan gantilah nomor yang dilingkari dengan ukuran yang dilengkapi dengan  toleransinya berdasarkan dari tabel di bawah ini.

TUGAS 3. KD 1. Menerapkan Aturan Teknik Gambar Mesin dan Tanda Penggerjaan

Buatlah gambar berikut (ukuran diukur dari soal) lengkap dengan ukuran,toleransi linier, kondisi permukaan dan toleransi geometri yang datanya ada pada tabel di bawah ini.

TUGAS 4. KD 1. Menerapkan Aturan Teknik Gambar Mesin dan Tanda Penggerjaan

Buatlah gambar berikut (ukuran diukur dari soal) lengkap dengan ukuran, toleransi linier, kondisi permukaan dan toleransi geometri yang datanya ada pada tabel di bawah ini.

TUGAS 5. KD 1. Menerapkan Aturan Teknik Gambar Mesin dan Tanda Penggerjaan

1.  Jelaskan perbedaan antara toleransi linier dan toleransi geometri !

2.  Sebutkan 6 Faktor apa saja yang mempengaruhi penyimpangan ukuran saat pengerjaan              benda kerja  !

3.  Apakah tujuan diberikannya toleransi pada benda kerja ?

4.  Jelaskan perbedaan toleransi umum dan toleransi khusus !

5.   Perhatikan gambar berikut ini. Dari Gambar tersebut, jika benda dikerjakan dengan halus            atau teliti. Tentukan nilai dari Ud, Pa, Pb, U_maks, U_min, TL, dan Us !

6.  Berikan contoh penulisan toleransi pada suatu benda untuk membedakan toleransi               umum dan toleransi khusus!

7.   Coba jelaskan symbol dari toleransi ISO : 45g7
8.   Jelaskan penulisan symbol suaian 45 H8/g7

9.   Suatu pasangan poros dan pasak mempunyai ukurandiameter40 H7/f7. Tentukan yang        berikut ini!

a.   Ukuran maksimum lubang

b.   Ukuran minimum lubang

c.   Ukuran maksimum poros

d.   Ukuran minimum poros

e.   Kelonggaran maksimum

f.    Kelonggaran minimum

g.   Kelonggaran pertengahan (rata-ratanya

10.   Coba jelaskan symbol tanda pengerjaan berikut ini !

TUGAS 1. KD 2. MENERAPKAN KONSEP DASAR COMPUTER AIDED DESIGN (CAD)

1.  Ada banyak jenis perangkat CAD yang dapat ditemukan di pasaran maupun di industri, coba sebutkan 6 saja !

2.  Sebutkan keuntungan dan kerugian penggunaan perangkat AutoCad !

3.  Jelaskan langkah mendownload software AutoCad secara gratis di web www.Autodesk.com !

4.  Jelaskan persyaratan minimal spesifikasi komputer yang digunakan untuk menginstal software AutoCAD versi 64 bit!

5. Jelaskan secara umum langkah-langkah menginstall AutoCad 2015 versi 64 bit !

6. Setelah mengaktifkan aplikasi AutoCAD, Selanjutnya, pada layar akan tertayang kotak dialog “Create New Drawing”, terdapat 4 pilihan menggambar, yaitu Open a drawing, Start from Scratch,  Use a template dan  Use a Wizard, coba jelaskan !

7.  Sebutkan elemen yang terdapat pada tampilan jendela aplikasi AutoCAD 2015 !

8.  Jelaskan langkah mengubah warga background area kerja AutoCAd ?

9.  Bagaimanakah cara menyimpan gambar AutoCad dengan format atau yang berekstensi pdf ?

10.  Bagaimanakah cara menyimpan gambar AutoCad dengan format atau yang berekstensi dwg ?

11. Apakah fungsi dari status bar berikut ini :

a. Osnap

b. Polar Tracking

c. Ortho

d. Otrack

12. Sebutkan  fungsi dari tombol fungsi keyboard pada aplikasi AutoCad !

13. Menu-menu apa sajakah yang terdapat pada Aplication menu ?

TUGAS 1. KD 3. MENERAPKAN SISTEM KOORDINAT PADA GAMBAR CAD 2D

1.  Ada 3 jenis sistem koordinat yang dipergunakan untuk menggambar pada aplikasi AutoCad 2D, coba sebutkan dan jelaskan  !
2.  Perhatikan koordinat dari titik A ke B. Tentukan titik-titik koordinat A dan B menggunakan koordinat kartesius, Relatif dan polar !

3.  Buatlah gambar sebuah persegi panjang ABCD sembarang, jika koordinat titik A (2,2), tuliskan titik-titik koordinat  ABCD dengan menggunakan sistem koordinat kartesius, relatif dan polar !

4.   Perhatikan koordinat dari titik A ke B. Tentukan titik-titik koordinat A dan B menggunakan koordinat kartesius, Relatif dan polar !

5.  Buatlah suatu gambar 5 buah "garis" yang saling berhubungan ujungdan pangkalnya, dengan pola tertentu (masing-masing siswa tidak boleh ada yang sama). Kemudian tuliskan titik-titik koordinat menggunakan koordinat kartesius, Relatif dan polar



TUGAS 1. KD 4. MENERAPKAN FUNGSI PERINTAH DALAM PERANGKAT LUNAK CAD UNTUK MEMBUAT DAN MEMODIFIKASI GAMBAR CAD 2D

1.  Sebutkan dan jelaskan 15 macam perintah draw (menggambar) pada autocad beserta fungsinya !
2.  Sebutkan dan jelaskan 15 macam perintah modify (memodifikasi) pada autocad beserta fungsinya !
3.  Sebutkan dan jelaskan 6 metode menggambar lingkaran menggunakan circle !
4.  Sebutkan dan jelaskan 7 metode menggambar busur menggunakan arc!
5.  Coba jelaskan, apa yang kamu ketahui tentang layer pada aplikasi AutoCad !
6.  Jelaskan langkah-langkah menyiapkan layer pada gambar untuk garis sumbu, jika garis gambar setebal 0,5 mm !
7.  Jelaskan langkah-langkah membuat persegi panjang 100 x 50 dengan menggunakan perintah : Polyline dan rectangle !
8.  Jelaskan langkah-langkah membuat lingkaran A dan B

9.  Jelaskan langkah-langkah membuat polygon A dan B !

10.  Jelaskan langkah-langkah membuat obyek gambar sebelah kiri menjadi gambar          sebelah kanan !

11.  Jelaskan langkah-langkah membuat obyek gambar sbb :

12.   Jelaskan langkah-langkah membuat obyek gambar sbb dengan menggunakan tool     line, circle dan array polar

TUGAS 1. KD 4. MENERAPKAN ETIKET GAMBAR SESUAI STANDAR ISO PADA                              GAMBAR CAD 2

1.  Apa yang kamu ketahui tentang etiket gambar, coba jelaskan !
2.  Komponen apa saja yang harus dimuat dalam sebuah etiket/kepala gambar ?
3.  Tuliskan batas-batas margin (sisi) kiri, atas, kanan dan bawah, untuk ukuran-ukuran kertas :
     a.  A2
     b.  A3
     c.  A4

4.  Coba terangkan penggunaan aturan ketinggian huruf pada sebuah etiket gambar !

5.  Coba tuliskan/lengkapi  komponen/elemen yang dimuat pada etiket gambar pada nomor 1 s.d 11 !
